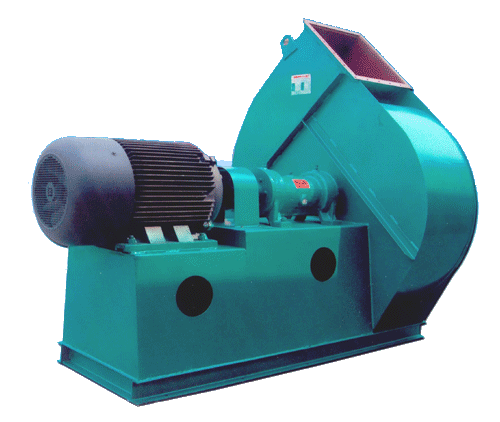

    YX9-35型鍋爐離心風機

  • YX9-35型鍋爐離心風機生產廠家: 周口市通用鼓風機有限公司(原周口風機廠)
  • 產品貨號: 201484113922938
  • 上架時間: 2014年08月04日
  • 風機單位: 臺
  • 風機規格:
  • 產品熱度:
  • 服務期限: 0
  • 瀏 覽 量: 已有人關注
( 注:如果您不知道您所需要的機型可以直接撥打我們的平臺熱線或下單時注明,我們的專業客服人員會根據您的需求為您選型。)
  • YX9-35型鍋爐離心風機介紹

YX9-35型鍋爐離心風機介紹:
YX9-35型鍋爐離心風機性適應燃用各種煤質并配有消煙除塵裝置的工業鍋爐。凡進氣條件相當性能又相適應均可選用。最高溫度不超過250℃。在引風機前必須加裝除塵效率不低于85%的除塵裝置,降代進入風機的煙氣含塵量,以利提高風機的使用壽命。

YX9-35型鍋爐離心風機結構:
    (1)葉輪材料為16Mn,長短相間前向彎曲葉片。
    (2)進風口制成收斂式流線形的整體結構,用螺栓與前蓋板組固定。
    (3)機殼用鋼板焊接成蝸型殼整體。在蝸板上開有清灰門。
    (4)No.6.3C引風機支架由型鋼焊接而成。
    (5)傳動組由主軸、水冷軸承箱、聯軸器等組成。
    (6)主軸由優質鋼制成。采用滾動軸承,軸承箱有整體式和剖分式兩種形式。NO4-6.3采用整體式軸承箱;NO7.1-16采用剖分式軸承箱。兩種軸承箱上均須通冷卻水。耗水量由工作溫度和環境溫度的不同而異,一般按0.5-1m³/h考慮軸承箱上裝有溫度計和油位指示器,軸承箱內潤滑油采用30號機械油,加入油量按油位標志的要求。

YX9-35型鍋爐離心風機型式:
    (1)本風機又可制成順時針旋轉或逆時針旋轉兩種形式,從傳動部正視風機。如葉輪順時針旋轉稱為順時針旋轉風機,以順時針表示,葉輪逆時針旋轉,稱為逆時針旋轉峰及,以逆時針表示。
    (2)風機的出口位置以機殼的出口角度表示。順時針旋轉風機、逆時針旋轉風機均可制成0、45、90、135、180、225六種角度。

YX9-35型鍋爐離心風機性能詳情

機號 轉速 流量 全壓Pa 內效率 電動機 主軸帶輪 電機帶輪
NO. r/min m³/h 170℃ 200℃ % KW-P 代號 代號
5C 2000 2706 11677 1569 68.9 Y112M 38-B3-300
38-B2-300
28-B2-210
38-B2-210
 38-B3-210
3585 1726 1608 72.6 41731
4363 1795 1686 78.18 Y132S1
5263 1854 1735 80.87 5.5-2
5902 1814 1706 79.83 Y132S1
7055 1765 1467 76.64 7.5-2
7933 1687 1578 72.42
8798 1618 1520 68.52
5C 2240 3031 2109 1981 68.9 Y132S1 38-B3-300
38-B2-300
38-B3-240
38-B2-240
  42-B3-240
4015 2158 2020 72.6 5.5-2
4888 2266 2108 78.18 Y132S2
5894 2315 2177 80.87 7.5-2
6610 2266 2137 79.83 Y160M1
7902 2226 2088 76.64 41945
8884 2109 1981 72.42
9854 2040 1882 68.52
6.3C 1600 4331 1736 1637 70.33 Y132S 50-B3-240
50-B2-240
42-B3-270
38-B2-270
 38-B3-270
5937 1785 1667 74.12 5.5-4
6984 1844 1735 79.01 Y132M
8422 1922 1794 82.56 7.5-4
9446 1883 1765 81.5 Y160M
11289 1834 1716 78.23 41947
12694 1746 1637 73.93
14080 1687 1578 70
6.3C 1800 4872 2197 2069 73.33 Y132M 50-C3-200
 50-B3-240
42-B3-250
38-B3-300
42-B3-300
6454 2256 2128 74.12 7.5-4
7857 2334 2186 79.01 Y160M
9474 2452 2275 82.56 41947
10626 2393 2235 81.5 Y160L
12701 2315 2167 78.23 41744
14281 2207 2079 73.93
15840 2128 1990 70
8C 1450 8037 2305 2157 70.33 Y160M 50-C4-250
 50-C3-250
55-C3-250
42-C3-250
 48-C3-250
10646 2374 2216 74.12 41947
12959 2452 2285 79.01 Y160L
15627 2450 2383 82.56 41744
17528 2501 2334 81.5 Y180M
20949 2432 2272 78.23 18.5-4
23556 2305 2167 73.93 Y200L
26128 2226 2079 70 41759
8C 1600 8868 2805 8868 70.33 Y180M 50-C4-250
 50-C3-250
60-C4-280
 48-C3-280
11747 2884 11747 74.12 18.5-4
14301 2972 14301 79.01 Y180L
17245 3099 17245 82.56 41751
19342 3041 19342 81.5 Y225S
23116 2962 23116 78.23 13606
25992 2815 25992 73.93
28830 2707 28830 70

機號 轉速 流量 全壓Pa 內效率 電動機 聯軸器(一套) 底腳墊板部
NO. r/min m3/h 170℃ 200℃ % KW-P 型號 風機軸 電機軸 (四套)
                直徑 直徑
8D 1450 8037 2305 2157 70.33 Y160M T7-50*42
 T7-50*48
 T7-50*55
50 42
  48
 55
543-3
543-4
10646 2374 2216 74.12 41947
12959 2452 2285 79.01 Y160L
15627 5240 2383 82.56 41744
12528 2501 2334 81.5 Y180M
20949 2432 2275 78.23 18.5-4
23556 2305 2167 79.93 Y200L
26128 2226 2079 70 41759



注意:訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數,有特殊要求請?zhí)貏e標注。
