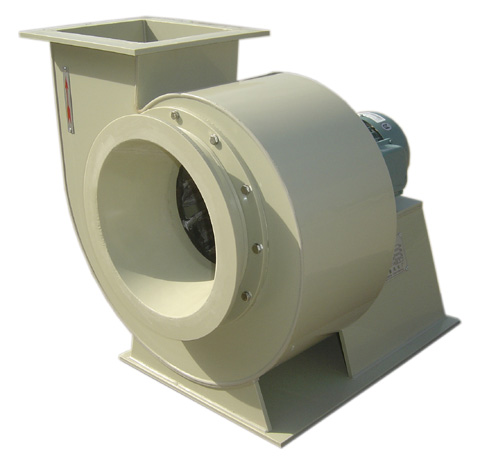

    F9-28 I型防腐離心風機

  • F9-28 I型防腐離心風機生產廠家: 周口市通用鼓風機有限公司(原周口風機廠)
  • 產品貨號: 201489100207566
  • 上架時間: 2014年05月28日
  • 風機單位: 臺
  • 風機規格: 防腐離心風機
  • 產品熱度:
  • 服務期限: 0
  • 瀏 覽 量: 已有人關注
( 注:如果您不知道您所需要的機型可以直接撥打我們的平臺熱線或下單時注明,我們的專業客服人員會根據您的需求為您選型。)
  • F9-28 I型防腐離心風機介紹

F9-28 I型防腐離心風機用途:

  F9-28 I型防腐離心風機一般用于鍛冶及高壓強制通風,并廣泛應用于物料輸送,并可用于輸送空氣及五腐蝕性、不自燃、不含有粘性物質的氣體。輸送介質的溫度一般不超過80攝氏度,戒指中所含的塵土及硬質細顆粒不大于150毫克/立方。本風機并可用作水泥窖外分解工世、鋼冶煉等特殊場合的使用的高溫風機。

F9-28 I型防腐尾氣離心風機型式:

  1.本風機為單吸式和雙吸式兩種。機號有No4、4.5、5、5.6、6.3、7.1、8、9、10、11.214、16、17、18、20、21、22、23、24共20個機號組成。
  2.本風機又可制成右旋或左旋兩種型式;從電動機(或主軸)一端正視,如葉輪按順時針方向旋轉稱順旋風機,以“順”表示;按葉輪逆時針方向旋轉,稱逆轉風機,以“逆”表示。
  3.風機的出口位置以機殼的出口角度表示,“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六種角度。
  4.風機的傳動方式為A式(機號4-6.3)、D式(機號7.1-16)和F式三種。

F9-28 I型防腐尾氣離心風機結構:

  風機中的No4~6.3號主要由葉輪、機殼、進風口、支架等組成,風機中No7.1~24號由葉輪、機殼、進風口、傳動組等組成,F(xiàn)式傳動主要由葉輪、機殼、進氣箱、傳動組等組成,本風機亦可根據用戶所需帶調節門。1.9-28I型風機的葉輪有長葉片16片,短葉片16片。
  2.機殼用普通鋼板焊接成蝸形整體。用于高溫風機可根據溫度情況選擇耐熱材料。機殼亦可制成分體。
  3.進風口制成收斂式流線形的整體結構,用螺栓與前蓋板組固定。
  4.傳動組由主軸、軸承箱、聯軸器等組成。



  該風機的流量范圍2200立方-30萬立方/h(單吸) 60萬立方/h(雙吸) 壓力范圍350kg/平方--200Kg/平方

F9-28 I型防腐離心風機參數:



機號
傳動
方式
轉速
r/
min
全壓
Pa
流量
m³/h
內效率
內功率
KW
所需功率
KW

電機




12.5






D






960


5164
22200
81.5
31.54
37.8

Y280S-6
45KW
5158
24980
82.6
34.92
40.9
5101
27760
82.6
38.36
45.1
5040
30590
81.0
41.80
49.2
4917
33300
81.1
45.32
53.2

Y315S-6
75KW
4884
36093
80.0
48.87
57.0
4799
38870
78.3
52.31
61.5
4689
41732
76.4
55.58
65.8




14




D




960
5530
34289
81.5
55.89
69.02

Y325S-6
75KW
5528
35107
82.6
61.73
72.13
5460
39076
82.6
67.84
74.09
5309
42943
82.0
73.64
87.37

Y315M-6
110KW
5288
46832
81.1
80.21
94.68
5181
50743
80.0
85.92
102.7
5063
54681
78.3
92.74
107.8
4998
59303
76.4
99.05
110.3



機號
傳動
方式
轉速
r/
min
全壓
Pa
流量
m³/h
內效率
內功率
KW
所需功率
KW

電機




16




D




960
7335
46580
81.5
110.5
129.3

Y355M-6
160KW
7318
52381
82.6
122.0
142.8
7229
58277
82.6
133.7
156.6
7121
64098
82.0
146.6
170.4

Y355M-6
250KW
7001
69903
81.1
157.5
184.5
6864
75701
80.0
169.2
198.2
6709
81503
78.3
181.4
212.6
6596
87425
76.4
194.4
227.8




17






D






960


7703
55933
81.5
148.8
170.7

Y355M-6
220KW

7728
62952
82.6
164.6
188.9
7630
69931
82.6
179.4
207.6
7493
76901
82.0
192.1
220.1
7381
83872
81.1
209.3
243.2

Y355M-6
280KW
7291
90995
80.0
225.7
262.8
7106
97872
78.3
242.4
283.3
6910
104831
76.4
258.1
303.8

機號
傳動
方式
轉速
r/
min
全壓
Pa
流量
m³/h
內效率
內功率
KW
所需功率
KW

電機




18






D






730


5517
50594
81.5
86.17
100.8



Y355S-8
185KW
5505
57193
82.6
95.42
111.6
5442
63692
82.6
104.6
122.1
5357
69795
81.0
114.0
133.2
5278
76692
81.1
123.8
144.9
5175
82390
80.0
132.9
155.5
5061
88689
78.3
142.6
166.9
5001
94989
76.4
152.8
178.7




20




D




730
6300
69170
81.5
146.1



Y355S-8
220KW







注意:訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數,有特殊要求請?zhí)貏e標注。
